Circuitos eléctricos

 Nombre: Jonathan Adrián Almeida Vásquez

Fecha:1ero bachillerato tecnico c

Un circuito es una interconexión de componentes eléctricos (como baterías, resistores, inductores, condensadores, interruptores, transistores, entre otros) que transporta la corriente eléctrica a través de una trayectoria cerrada.


Un circuito lineal, que consta de fuentes, componentes lineales (resistencias, condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o cables), tiene la propiedad de la superposición lineal. Además, son más fáciles de analizar, usando métodos en el dominio de la frecuencia, para determinar su respuesta en corriente continua, en corriente alterna y transitoria.


Un circuito resistivo es un circuito que contiene solo resistencias, fuentes de voltaje y corriente. El análisis de circuitos resistivos es menos complicado que el análisis de circuitos que contienen capacitores e inductores. Si las fuentes son de corriente continua, se denomina: «circuito de corriente continua».


Un circuito que tiene componentes electrónicos se denomina circuito electrónico. Generalmente, estas redes son no lineales y requieren diseños y herramientas de análisis mucho más complejos.



MATERIALES QUE SE NECESITAN PARA UNA INSTALACIÓN ELÉCTRICA

Línea de acometida, conecta la red de distribución con la caja general de protección, es decir, es el punto donde se entrega energía eléctrica por parte de las compañías eléctricas. Estas líneas suelen ser subterráneas.

Caja general de protección, dentro de esta caja están ubicados los fusibles que son los que protegen la instalación.

Línea repartidora, conecta la caja general con el cuarto de contadores.

Central de contadores, en este punto se colocan los contadores para medir la energía, que te indicaran el consumo de energía.

Toma de tierra , es una conexión al suelo que se usa, para desechar corrientes eléctricas indeseables, es decir, para evitar el paso de corriente debido a un fallo de aislamiento de los conductos.

Transformador, es uno de los elementos más importantes en una instalación, mide el voltaje de la corriente eléctrica necesario en la instalación.

Cuadro general de protección, se coloca después del transformador, controla y protege la instalación eléctrica de la vivienda

Cuadro general de distribución, en este cuadro encontramos todos los elementos de protección, distribución y control.

Interruptor principal, normalmente va colocado después del equipo de medición te permite cerrar el junto del circuito eléctrico.

Interruptor derivado, protege y desconecta los alimentadores los cuales distribuyen la energía en las otras partes de la instalación.

Interruptor termomagnético, protege la instalación y a las personas ante sobrecargas y corto circuitos.

Puntos de control, es el sitio donde se conecta al circuito diferentes elementos

1¿Que es un circuito eléctrico?

Un circuito es una interconexión de componentes eléctricos (como baterías, resistores, inductores, condensadores, interruptores, transistores, entre otros) que transporta la corriente eléctrica a través de una trayectoria cerrada.

2¿Cuántos tipos de circuitos eléctricos hay?

Circuito eléctrico en serie.
Circuito eléctrico en paralelo.
Circuito eléctrico mixto.

3¿Que parte componen un circuito eléctrico?

Generador. Parte del circuito donde se produce la electricidad, manteniendo una diferencia de tensión entre sus extremos.

Conductor. Hilo por donde circulan los electrones impulsados por el generador.
Resistencia eléctrica. ...

Interruptor.

Instalaciones eléctricas: explicación paso a paso
Antes de empezar hay que saber…

La normativa establecida para instalaciones eléctricas y de baja tensión en viviendas. Están especificadas en el REBT; Reglamento Electrónico de Baja Tensión. Recurre a ellas siempre antes de realizar una instalación en tu hogar.
¿Tienes acceso a la red pública? asegúrate antes, de lo contrario, dispones de un generador eléctrico en casa.
Cuáles son los técnicos especializados más cercanos a tu hogar y que pueden auxiliarte en cualquier momento si la cosa se complica.
¿Cuáles son las partes de una instalación eléctrica?
La acometida: dos tipos, aérea (con un mínimo 2,5m de altura) y subterránea (bajo suelo).
El medidor de consumo externo: lo instala la empresa eléctrica que te suministra el servicio.
La caja de control: está instalada cerca de la puerta de entrada a nuestra vivienda.
Puntos de luz: las lámparas con sus respectivos interruptores.
Interruptores: el dispositivo para encender o apagar el movimiento de la corriente eléctrica.
Tomas o enchufes: para conectar equipos electrodomésticos
Perfiles o canales: suelen utilizarse de PVC o aluminio en blanco u otros colores según la decoración de las paredes de nuestro hogar, son los encargados de proteger a los cables.
Tubos protectores y transportadores de cables: puedes encontrarlos flexibles o rígidos según tus necesidades. El material utilizado es el PVC.
Cajas conexiones: cubren empalmes y desvíos de cables en nuestra instalación eléctrica.
Cables de instalación: cada función tiene un color establecido por la CPE INEN 019 del código eléctrico nacional de Ecuador, sus colores son los siguientes:
Cable fase: conductor de energía en color negro, marrón o gris.

Cable neutro: de color azul, responsable del retorno de energía.

Cable tierra: el conocido ‘toma de tierra’, siempre será de color verde-amarillo, y es el conductor a tierra de la energía de la instalación.

La seguridad en una instalación eléctrica
Es importante que tengas presente en todo momento la seguridad en tu instalación eléctrica frente posibles imprevistos internos o externos al hogar (como puede ser una tormenta eléctrica).

Y una vez sabes que estás cumpliendo con los parámetros de seguridad, prepara los materiales:

La caja de control que se cubierta aislante e ignífuga;
La caja de conexiones que debe estar cerca del techo de nuestro hogar;
Material eléctrico que tiene que cumplir todas las normativas vigentes y tener el sello INEN de homologación correctamente.
Y ahora sí, te explico cómo montar una instalación de electricidad paso a paso.

Paso a paso del montaje de la instalación eléctrica

Para empezar corta el suministro eléctrico general de tu hogar, respeta el REBT, si tienes dudas consulta a un instalador autorizado y por último y no menos importante usa herramientas y materiales homologados. Ahora ¡pongámonos manos a la obra chicas!

Haz un croquis de la casa dónde se va hacer la instalación eléctrica. Señaliza donde quieres los puntos de luz.
Realiza el trazado de cables, elige si quieres que sea superficial (no requiere obras
en casa) o empotrado.
Colocación de interruptores y enchufes. Puedes jugar con tu decoración ya que
dispones de gran variedad de modelos en el mercado.
Instalación del cableado: colocaremos cada cable desde el interruptor del cuadro eléctrico hasta su punto de luz, quedando así, todos los interruptores y enchufes conectados a su línea correspondiente.
Conexión del cableado: conectaremos el cableado desde el interruptor hasta el punto de luz.
Parecía muy complejo pero como puedes ver en el caso de haber optado por no realizar obras, es un proceso bastante sencillo que solo requiere atención un poco de tiempo libre.

¡Un aplauso a esas mujeres autosuficientes!

¿Prefieres la comodidad y dedicar tu tiempo a otras tareas? La solución está aquí mismo: contratar un seguro de hogar con asistencia técnica para desperfectos eléctricos.

Nuestros asesores te contarán todo lo que necesitas saber al respecto. Contacta a un asesor.


La detección , diagnóstico y reparación de daños básicos en equipos informáticos o relacionado



Antes de reparar un equipo informático, hay que conocer como funciona, cuales son las causas de fallo mas comunes, y como evitar que falle, por ello se han desarrollado los cuatro temas siguientes:

                1- Estructura física del P.C. (Hardware).
                2- Mantenimiento básico del equipo informático.
                3- Sistemas Operativos.
                4- Trucos PC-Windows.

Una vez conocido esto, pasamos a desarrollar las técnicas de reparación mas comunes, y las no tan comunes.

Cuando nos llega un equipo averiado, previamente el propietario ha descrito los síntomas de la avería, de la forma mas habitual, "esto no va", "no enciende", "esta escacharrao", etc.. de ahí tu recepcionas el equipo y compruebas el encendido, si enciende lo mas habitual es encontrar problemas de software, o daños en el disco duro, si no enciende, ya tendremos que hacer ciertas averiguaciones:

Principalmente me voy a centrar en los problemas de hardware, que son los mas difíciles de solucionar, y los mas caros para el que sufre la avería, por lo que el procedimiento de detección de fallos comenzaríamos, escuchando el pitido que emite, en el caso de que emitiera sonido, estos pitidos generalmente se emiten ante fallo de ram, o gráfica, también procederíamos a instalar la tarjeta de diagnostico POST, según sea el pitido o el código emitido, y en función de la placa base que tengamos.

Ante un fallo de ram, gráfica, u otro componente, lo primero que haríamos seria retirar el componente, limpiarlo, limpiar la ranura y comprobar si funciona tras la limpieza, en la gran mayoría de los casos, se resuelve el problema, en caso contrario, habría que comprobar con un componente nuevo, la posibilidad de que se halla roto, dado el caso de que al colocar el componente nuevo no funcionase, deberíamos comprobar el estado de la placa base, o si existe sobrecarga en la fuente de alimentación, por lo que desconectaríamos todo, limpiaríamos todos los componentes, y montaríamos solo los componentes esenciales.

Finalmente, en el caso dado que no arranque con los componentes esenciales, deberíamos comprobar el estado de la placa base, y de la fuente. La fuente se comprueba con un aparato que indica si tiene todos los voltajes activos, la placa base se comprueba visualmente, en primera instancia, se comprueban todos los condensadores, y si se aprecia rotura en alguno, se procede a la sustitución de este, también, con un polímetro, se comprueba El estado de los transistores y diodos de la entrada de alimentación, dado el caso de que no se aprecie rotura de componentes, podemos tratar de comprobar la Eprom que es donde se guarda la información de la bios, esta Eprom se lee con un aparato de programación (Willem) que lee la información que hay dentro y se re-programa en el caso de que la información esté corrupta, todos los datos de bios se pueden encontrar en las paginas web del fabricante.

Las técnicas de reparación, mas comunes son las que a continuación describo, y nombro como se les llama vulgarmente, clasificadas según lo común que es encontrarse con ellas y valoradas con una nota en función al resultado final obtenido frente a los costes:

El cambia-placas: Se le llama así, porque ante un fallo, no se limita a comprobar la validez de la pieza averiada, y se limita solo a cambiar la pieza. Este método, de reparación, es el mas común, y el mas rápido, pero también el que mas problemas dá, puesto que al no verificar el estado de los demás componentes, el fallo puede volver a darse, y romper el componente nuevo. Nota: 4

El limpia-cambia-placas: Se le llama así, porque ante un fallo, limpia los residuos de polvo y grasa, antes de proceder a la sustitución de componentes, asegurándose así, que el fallo del equipo no es debido a un mal contacto o a un micro-cortocircuito debido a la suciedad. Este método de reparación es el siguiente mas utilizado, y da mayor garantía ante una reparación, ahorrando en costes en el caso de que la avería fuese causada por la suciedad. Nota: 6

El repara-placas: Este método de reparación es de los menos usuales y al anterior, añade la reparación del componente averiado, si es posible la reparación, reduce los costes, ante la sustitución del componente, no ofrece las mismas garantías de durabilidad que uno nuevo, pero si, llega a durar hasta la mitad de la vida de uno nuevo, alargando la vida del componente a un bajo coste. Nota: 8

El basurero: Este método muy poco usual, es muy común en las grandes empresas, donde no existe control sobre el gasto de mantenimiento. Este es cuando el técnico se dedica decir que el equipo es viejo, y hay que tirarlo, sustituyéndolo por otro nuevo. Nota: 0



¿Qué es el Mantenimiento Correctivo Informático?

El Mantenimiento correctivo informático es una manera de mantenimiento del sistema informático, el cual se realiza después de un fallo o problema surge en un sistema, con el objetivo de restablecer la operativa del sistema y el trabajo continuado de la empresa. En algunos casos, puede ser imposible de predecir o prevenir un fracaso, lo que hace el mantenimiento correctivo la única opción. En otros casos, un sistema de mantenimiento deficiente puede exigir la reparación como consecuencia de la falta de mantenimiento preventivo, y en algunas situaciones la gente puede optar por centrarse en correctivas, en lugar de preventivo, reparaciones, como parte de una estrategia de mantenimiento informático.

Las fases que podemos detectar sobre un mantenimiento correctivo comienzan con el fallo informático, ya sea hardware o software, y su posterior diagnóstico de la falta de determinar por qué el fallo apareció. La fase de diagnóstico pueden incluir la inspección física de un sistema, el uso de un equipo de diagnóstico para evaluar el sistema, las entrevistas con los usuarios del sistema, y una serie de otras medidas. Es importante determinar qué causó el problema, a fin de tomar las medidas adecuadas, y ser conscientes de que múltiples fallas de componentes o de software puede haber ocurrido de forma simultán





Mantenimiento correctivo para empresas

La siguiente tarea, es la sustitución de componentes dañados o software. En algunos casos, el daño puede ser irreparable, ya sea sacando el tema en cuestión y hacer las reparaciones fuera del sitio. En otros casos, la sustitución completa con un nuevo punto puede ser necesaria para restaurar la funcionalidad del sistema. Por ejemplo, si una unidad óptica en un ordenador falla, un técnico puede determinar que parte de la unidad de sustitución o reparación de parte de ella puede ser suficiente, o puede encontrar que toda la unidad debe ser desechado de forma que uno nuevo puede ser insertado .

Después de realizar el mantenimiento correctivo, un técnico informático verifica el fallo del sistema. Esto puede hacerse en varias etapas; por ejemplo, para confirmar que el sistema está funcionando lentamente antes de que la sobrecarga de tareas. La verificación es muy importante sobre los equipos que se envíen al laboratorio de Tecnofim para su posterior reparación, ya que los técnicos deben de estar seguros de que cuando se envíen de vuelta, los usuarios/clientes estarán satisfechos con el nivel de los trabajos realizados sobre la reparación.

Para algunos sistemas antiguos, puede tener más sentido recurrir a operaciones de mantenimiento correctivo. En determinadas ocasiones, y no siempre, el mantenimiento preventivo puede ser costoso, y con estos sistemas, no puede tener sentido, ya que puede ser más rentable simplemente reparar componentes informáticos sobre la marcha. Pero también hay que decir, que con un e mantenimiento preventivo puede ahorrar dinero a largo plazo y extender la vida útil de su equipamiento informático mediante la prevención de fallos en dicho equipamiento tanto como sea posible antes de que sucedan.

TIPOS DE MANTENIMIENTO CORRECTIVOS
Mantenimiento correctivo NO PLANEADO
Este tipo de mantenimiento se origina cuando se corrige el fallo que presenta nuestro sistema informático, pero como su nombre lo indica este es no planeado, por lo que el fallo aparece cuando no se espera, a veces no sabemos el origen de porque se presenta dicho fallo

Mantenimiento Correctivo PROGRAMADO
Este tipo de mantenimiento se origina cuando se solucionan los fallos en el equipamiento informático, pero con hechos ciertos, este mantenimiento no es necesario llevarlo a cabo en el mismo momento que presenta el problema, sino que podemos resolverlo, y si no es urgente, para una planificación temporal, siempre que el equipo informático esté bien y pueda seguir funcionando..º

Mantenimiento Correctivo de EMERGENCIA
En este tipo de mantenimiento se corrigen los fallos informáticos con hechos ciertos, caracterizado porque se debe de actuar de forma rápida y eficiente, ya que el problema o fallo lo requiere.




































Comentarios

Entradas más populares de este blog

diagnóstico y reparación de daños básicos en equipos informáticos

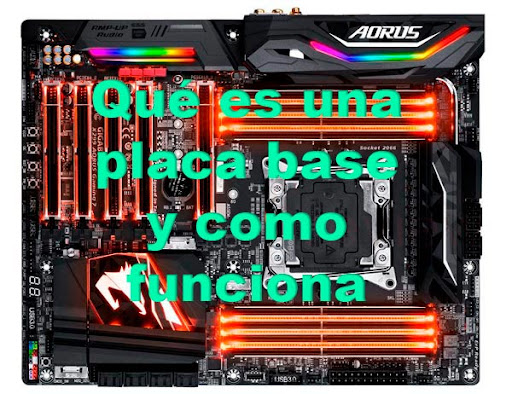

PLACA MADRE
